Défis auxquels sont confrontés les systèmes photovoltaïques en toiture
Lorsque la capacité de charge résiduelle du toit est limitée, le poids propre des modules et du système de montage doit être évalué dans son ensemble.
Avec la multitude de types de toitures, de pinces, de rails et de systèmes de fixation utilisés, le cadre doit être parfaitement adapté au système de montage.
Un espace d'installation restreint implique des perçages, des réglages et des retouches répétés en hauteur, ce qui augmente les coûts et les risques pour la sécurité.
| Catégorie | Paramètres techniques | Standard |
|---|---|---|

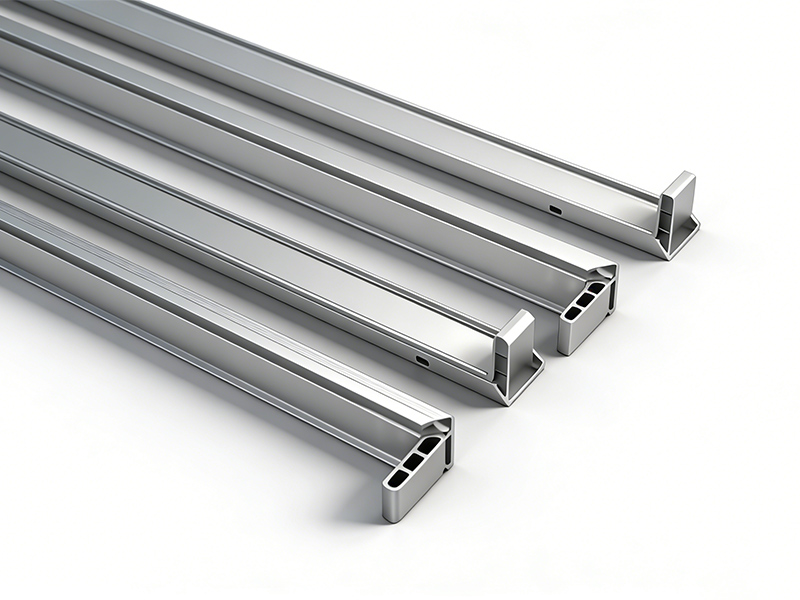

| Nom du produit | Cadre en aluminium pour panneaux photovoltaïques de toiture | Profil de bord du panneau solaire |
| Qualité du matériau | Alliage d'aluminium 6005/6063 | Qualité haute résistance |
| Caractère | T6 | traité thermiquement |
| Norme technique | GB/T 5237 | Profilés en alliage d'aluminium forgé |
| Résistance à la traction | ≥ 255 MPa | Stabilité structurelle |
| Limite d'élasticité | ≥ 215 MPa | Capacité de charge |
| Élongation | ≥ 6% | Ductilité et ténacité |
| Module compatible | Cellules solaires de 182 mm * 182 mm | Modules grand format |
| Dimensions du cadre | 2278 mm * 1134 mm 2382 mm * 1134 mm Dimensions personnalisées | Découpe de précision (±0,5 mm) |
| Finition de surface | Anodisé (Argent / Noir) | Anticorrosion |
| Épaisseur d'anodisation | AA10 / AA12 / AA15 / AA20 | Personnalisable |
| NoirÉpaisseur d'anodisation | AA20 / AA25 | Résistance UV supérieure |
L’allègement doit être basé sur des calculs structurels et une certification des modules ; les zones porteuses critiques ne doivent pas être simplement amincies.
Les trous de mise à la terre et de montage préfabriqués doivent correspondre à la conception électrique et au système de fixation afin d'éviter tout perçage arbitraire sur site.
Coordonnez les trous de drainage avec la pente du toit afin de réduire les risques de stagnation d'eau, d'accumulation de poussière et de soulèvement par le gel dans les fentes.
Capacité annuelle mondiale de 125 GW
Assistance pour la conception de structures de différentes longueurs et sections transversales selon les plans du client
Emballage de protection conforme aux normes d'exportation pour prévenir toute déformation pendant le transport maritime
R : Non. L’allègement doit rester dans les limites de résistance, de rigidité, de fiabilité des connexions et de certification des modules. Les zones critiques porteuses ne doivent pas être amincies arbitrairement.
R : Non. L'étanchéité de la toiture dépend des fixations, des rails, des traversées, de l'étanchéité et de la qualité de l'exécution. Le cadre assure uniquement la structure périmétrique du module et son interface de montage.
UN: Cette méthode est déconseillée. Le forage sur site peut affecter la résistance, le drainage, la mise à la terre et la garantie. Les trous doivent être préfabriqués conformément aux plans approuvés ou validés par le concepteur.
