Intégrer la fiabilité dans les moindres détails pour les environnements réels
Trempe d'alliage à haute résistance
Privilégiez les options à haute résistance telles que le 6005A-T6, dont les propriétés mécaniques et la stabilité dimensionnelle sont vérifiées par lot.
Assemblages d'angle renforcés
Vérifiez la longueur des clavettes d'angle, les points de sertissage ou les connexions vissées par rapport aux charges afin de réduire le risque de desserrage et de fissuration des angles.

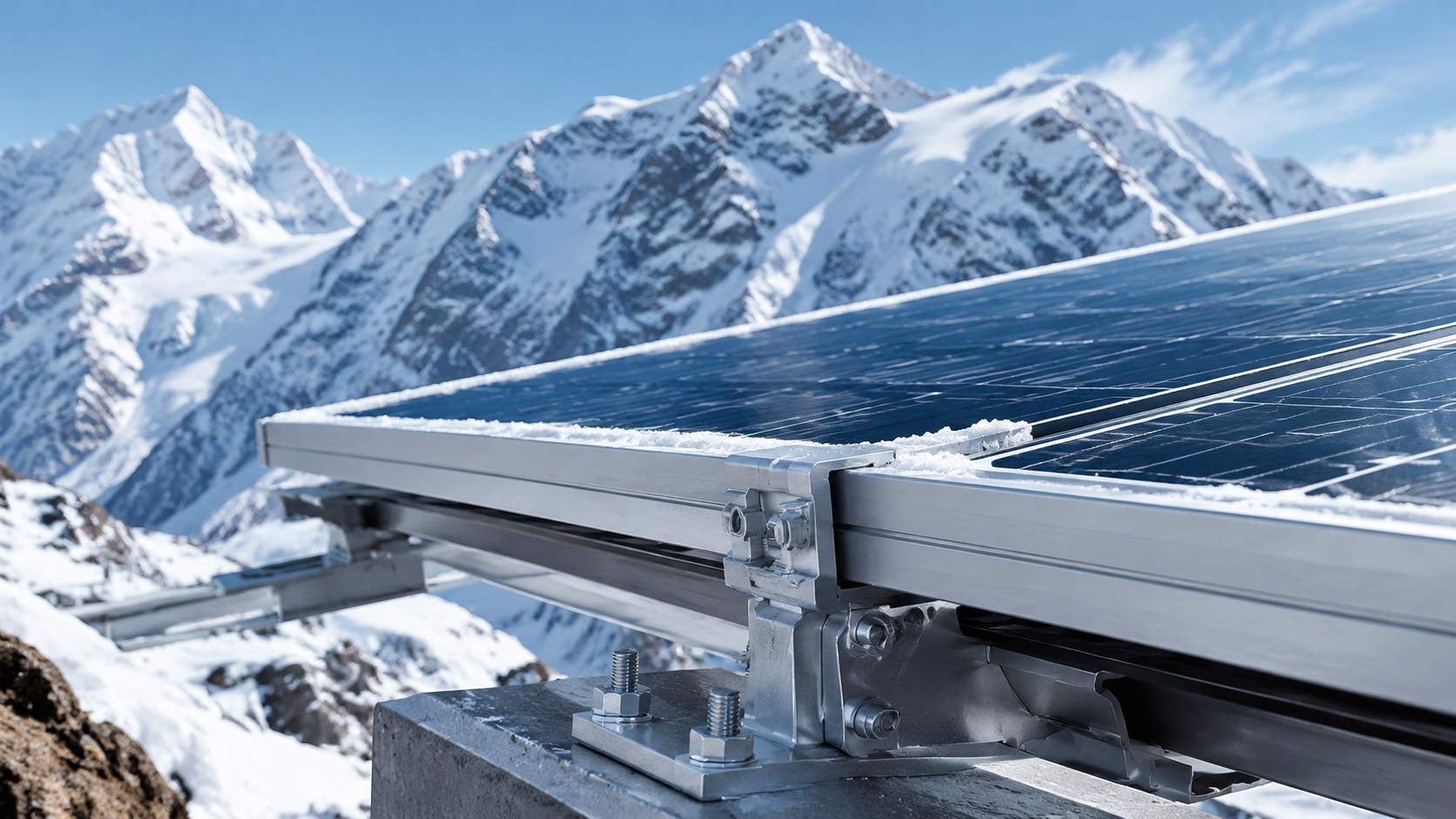

Protection des transports en montagne
Utilisez des protections d'extrémité, des systèmes de retenue multicouches et des emballages empilables pour réduire les déformations dues à des manipulations répétées.
| Catégorie | Paramètres techniques | Standard |
|---|---|---|

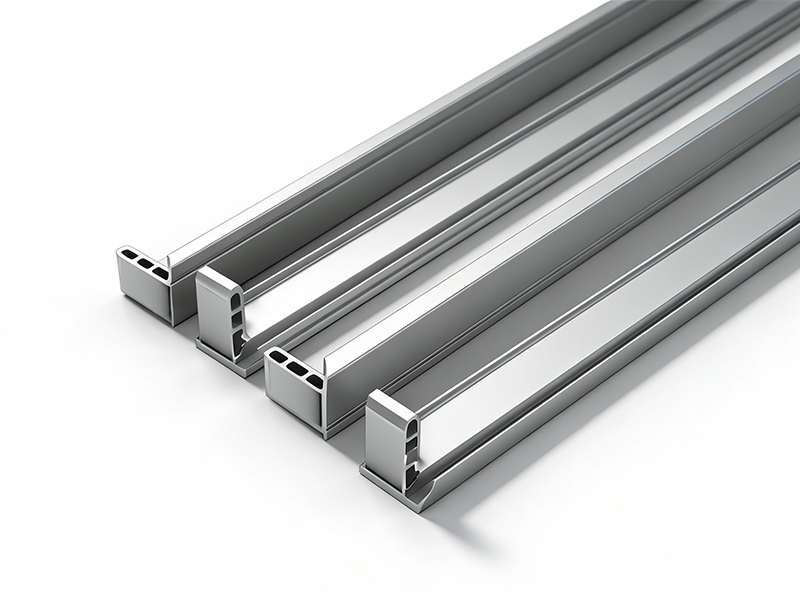

| Nom du produit | Cadre en aluminium Mountain PV | Profil de bord du panneau solaire |
| Qualité du matériau | Alliage d'aluminium 6005/6063 | Qualité haute résistance |
| Caractère | T6 | traité thermiquement |
| Norme technique | GB/T 5237 | Profilés en alliage d'aluminium forgé |
| Résistance à la traction | ≥ 255 MPa | Stabilité structurelle |
| Limite d'élasticité | ≥ 215 MPa | Capacité de charge |
| Élongation | ≥ 6% | Ductilité et ténacité |
| Module compatible | Cellules solaires de 182 mm * 182 mm | Modules grand format |
| Dimensions du cadre | 2278 mm * 1134 mm 2382 mm * 1134 mm Dimensions personnalisées | Découpe de précision (±0,5 mm) |
| Finition de surface | Anodisé (Argent / Noir) | Anticorrosion |
| Épaisseur d'anodisation | AA10 / AA12 / AA15 / AA20 | Personnalisable |
| NoirÉpaisseur d'anodisation | AA20 / AA25 | Résistance UV supérieure |
Utilisez les propriétés de section et la validation de charge au niveau du module comme base ; ne substituez pas de simples augmentations d'épaisseur de paroi à la conception structurelle.
Les zones de serrage peuvent intégrer une épaisseur de paroi renforcée ou des détails antidérapants pour s'adapter au système du client.
Veillez à maintenir des angles droits et à contrôler les diagonales et le gauchissement afin de réduire les contraintes liées à l'assemblage sur site.
Capacité annuelle mondiale de 125 GW
Assistance pour la conception de structures de différentes longueurs et sections transversales selon les plans du client
Emballage de protection conforme aux normes d'exportation pour prévenir toute déformation pendant le transport maritime
R : Non. La sécurité dépend de la géométrie de la section, de l'état de trempe de l'alliage, des points d'appui et de la structure globale du module. Elle doit être confirmée par des calculs et des essais au niveau du module.
UN: La garantie ne doit pas reposer uniquement sur le châssis. La valeur Pa correspond à un résultat validé pour le système de module complet, selon une méthode de montage spécifique, et doit être conforme au rapport de certification du module et au manuel d'installation.
UN: Uniquement lorsque la conception du module, les zones de serrage désignées et la certification le permettent. Son utilisation ne doit pas être considérée comme universellement acceptable.
